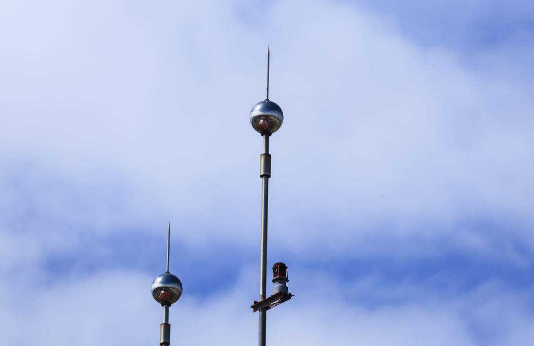

1,防雷接閃桿的分段設計

  對于長度為2米以內的接閃桿就常用單根圓鋼或鋼管制作。但在實際工程中，接閃桿的長度經常超過2米，為了加工，運輸及施工維護的方便，當接閃桿長度大于2米時，通常采用分段加工制作。其中針尖必須是圓鋼，可制作成圓錐狀或半球狀，這里用的是直徑為20MM的圓鋼。從第二個分段開始，用的是鋼管。針體各節尺寸這里不作說明。

2，接閃桿的連接

 接閃桿的連接以套管焊接為宜，也可以通過法蘭盤處，利用螺栓連接。如果使用焊接的方法，在選擇各分段管材時，為了達到連接緊密，要努力做到上一段的外徑與下一段的鋼管內徑最大限度地接近，不要使兩者之間相差過大，例如，當針尖外徑為20MM時，選擇連接它的下一段鋼管的內徑為25MM。

  焊接兩個分段時，為了提高接閃桿的電氣連接性能與機械性能，提高接閃桿抗風壓能力，需要在兩個分段的連接處加裝焊釘。兩個焊釘在水平方向上垂直安裝，如果連接套管較長，也可以加裝兩個以上的焊釘。

3，接閃桿的安裝

  接閃桿的安裝方式，材料選型要符合設計要求，無設計要求時，第一，二類建筑物應能防直接類，防雷電感應，防雷電波侵入，第三類建筑物應能防直擊雷。

A,屋面接閃桿的安裝：接閃桿在屋面安裝時，應像土建專業提供地腳栓的資料，以便于土建專業制作混凝土基礎和預埋地腳螺栓，地腳螺栓預埋在支座內，至少有兩根與屋面，墻體或梁內鋼筋焊接。待混凝土強度滿足施工要求后，再安裝接閃桿，連接引下線。接閃桿安裝應垂直，偏差不超過1.5度或接閃桿針直徑；同時，接閃桿安裝牢固，并與引下線可靠焊接。

  如果為獨立接閃桿，則需要加大基礎尺寸。基坑四周土壤切勿擾動，如果部分回填土?xí)r，必須分層夯實，獨立接閃桿及其接地裝置與道路或建筑物的出入口保護距離要符合規定，其距離應大于3M，當距離小于3M時，應采取均壓措施或鋪設卵石或?yàn)r青。

  安裝時，將支座鋼板固定在預埋的地腳螺栓上，焊上一塊肋板，再將接閃桿立起，找直，找正后，進行點焊，然后加以校正，焊上其他三塊協板。最后將引下線焊接在底板上，消除藥皮，刷防銹漆。支架等鐵件均應做防腐處理。若焊接處不飽滿，焊藥處理不干凈，漏刷防銹漆，應及時予以補焊，將藥皮敲掉，刷上防銹漆。

B，山墻與側墻上接閃桿安裝

  山墻一般稱為外橫墻，是指沿建筑物短軸方向布置的墻，建筑物兩端的橫向外墻一般稱為山墻。古代建筑一般都有山墻，它的作用主要是與鄰居的住宅隔開和防火。處在山墻上的接閃桿，由于沒有屋面上平整的基礎條件，安裝起來會稍微復雜些。

  首先，需要向土建方提供資料，由土建方專業完成基礎的澆筑，用C20碎石混凝土現澆或用C20預制混凝土塊，尺寸大小為240MM*240MM*379MM,在預埋支架時，兩個支架各由一根50*50*5MM的角鋼，長度L=450MM的角鋼及與之焊接在一起的圓鋼結合而成，其中圓鋼的作用是防止角鋼支架縱向松動，處在上面的角鋼支架直角外側加U型螺栓固定。

  接閃桿找直后，進行緊固，然后焊接引下線，。引下線可以使扁鋼，也可以是圓鋼，接閃桿直接與引下線連接，引下線接防雷地網。

  C,接閃短針

   對于小型的建筑物設施的防雷保護，可通過單一接閃短針或多支避雷短針的組合來完成。若接閃短針的高度達到2M以上，應采取措施提高其穩定性，角架支撐可使避雷短針提高抗側風能力。
