防雷工程中的等電位連接
- 發布時間:2019-08-29
- 發布者: 長沙科盛嘉防雷
- 來源: 科盛嘉防雷
- 閱讀量:486

等電位連接就是將設備,組件和元器件的金屬外殼或構架在電氣上連接在一起,形成一個電氣連續的整體,這樣可以避免在不同金屬外殼或構架之間出現電位差,而這種電位差往往是產生電磁干擾和造成雷電反擊的原因。
通過等電位連接,可以達到降低預期接觸電壓,消除自建筑物外沿PEN線或PE線竄入的危險故障電壓,減少保護裝置動作帶來的危害等目的;同時,等電位連接也是電磁兼容主要措施之一。
等電位連接分為以下3類。
1,總等電位連接(MEB):將建筑物內的諸多導電部分匯集到進線配電箱近旁的接地母排上(也就是總接地端子板上)而互相連接,這些導電部分包括:進線配電箱的保護線干線(PE母排或PEN母排),自電氣裝置接地極引來的接地干線,建筑物內水管,煤氣罐,采暖和空調管道等金屬管道,條件許可的建筑物金屬構件等導電體。
2,局部等電位連接(LEB):將部分導體在局部范圍內再進行一次連接,或?qū)⑷梭w可同時觸及的有可能出現危險電位差的不同導電部分相互直接連接。
3,輔助等電位連接(SEB):在相臨導電部分間,用導線直接連通,使其電位相等或接近。一般在電氣裝置的某部分接地故障保護不能滿足切斷回路的時間要求時,進行輔助等電位連接,把兩導電部分之間連接從而降低接觸電壓。
等電位連接導體。

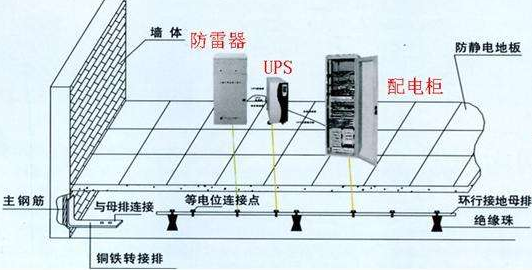

等電位連接導體就是將分開的諸導電性物體連接到防雷裝置的導體。用等電位連接導體將建筑物和建筑物內系統的所有導電性物體互相連接組成的一個網,形成一個等電位連接網絡。
雷電流在防雷裝置上會產生暫態高電位,在電氣設備上會引起危險的電位差。這種電位差又會產生電磁干擾并造成雷電反應。為了消除這種電位差,需要采取等電位連接措施以均衡電壓。
等電位連接導體的材料
等電位連接導體可以用下列材料制作:扁銅,銅絞線,扁鋁,鋁絞線,鋁合金,外表鍍銅的鋁,鍍鋅鋼,不銹鋼,鍍銅鋼。
等電位連接導體應能耐受由于設備內部故障電流可能引起的最高熱效應,最大動應力及可遇見的機械應力;具有足夠低的阻抗,以避免各部分間顯著的電位差;能耐受環境效應(含腐蝕效應);可移動的導體連接件(如鉸鏈和滑片等)不應是兩部分間唯一的保護連接件。在預計移開設備某一部件時,不應切斷其余部件的保護連接。
等電位連接可以使用焊接,螺栓連接和熔接三種方法。當使用螺栓連接時,要考慮螺栓松動的問題,一般應用銅鼻將連接線焊牢后拴緊。
連接材料一般推薦使用銅材,因其導電性能和強度都比較好,使用多股銅線的彎曲也比較方便。但使用銅材與建筑物內結構鋼筋連接時,可能會因銅的電位與鐵的電位不同而形成原電池,產生電化學腐蝕。因此,在土壤中,特別是基礎鋼筋處連接,要避免使用裸銅線,最好使用同一金屬。
